바둑알만 한 칩에 1.6만개 LED를 심다, 포르쉐 4점식 헤드라이트 제작의 비밀 (헤드라이트 시리즈 1편)

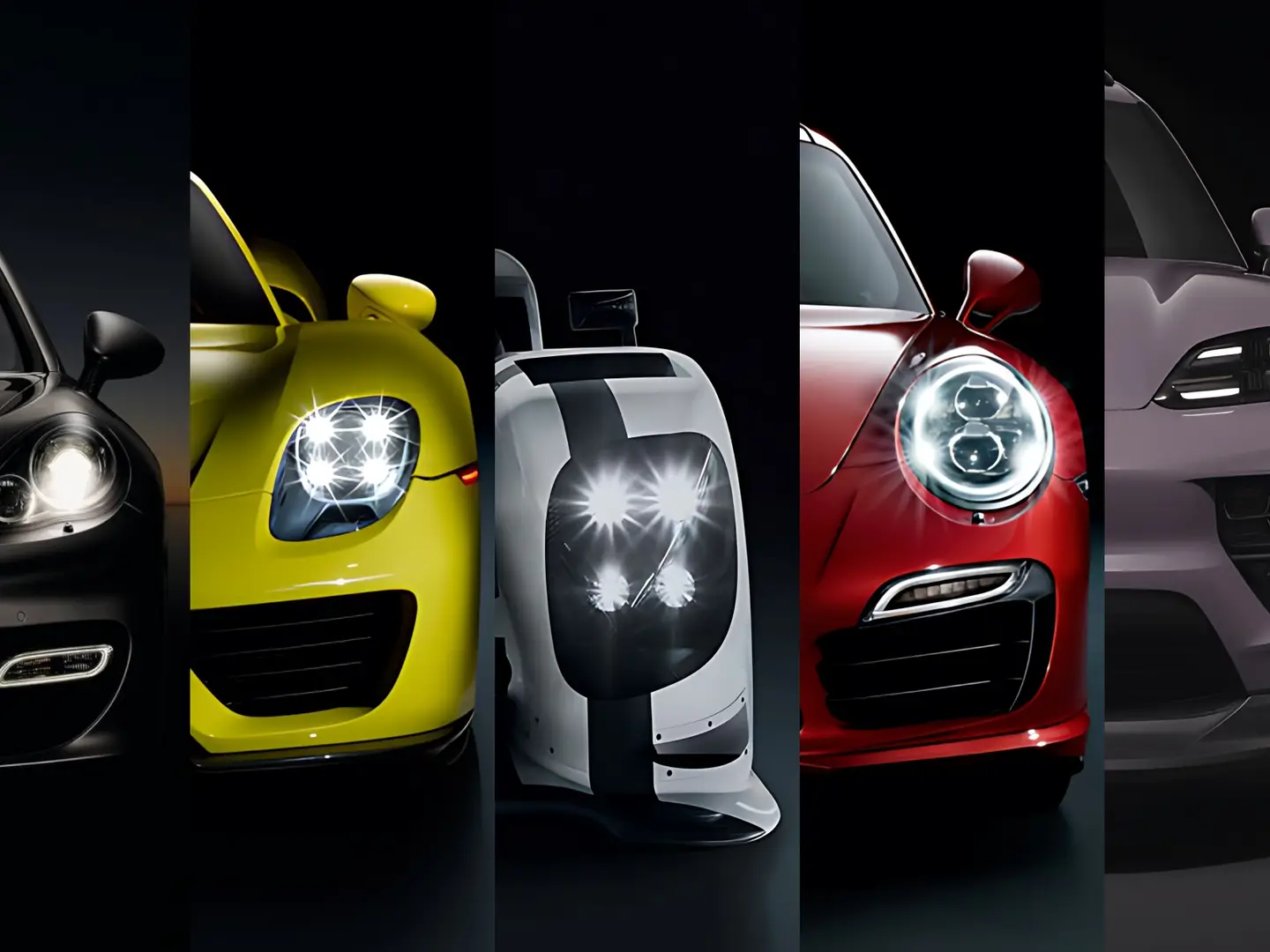

어두운 도로에서 앞뒤로 스쳐 가는 차의 램프, 그 네 점만 눈에 들어와도 "저건 포르쉐네"라고 대번에 알아차리게 되는 때가 있습니다. 네 점으로 불리는 이 4점식 주간주행등(four-point DRL)은 어느새 포르쉐를 상징하는 표정으로 자리 잡았습니다. 다만 이 시그니처가 세상에 나온 지는 의외로 오래되지 않았고, 그 이면에는 낮에만 가능했던 네 점을 밤에도 밝히려고 10년간 놓지 않았던 두 엔지니어의 고집이 깔려 있습니다. 포르쉐를 대표하는 표정이 된 4점식 — 오직 네 점만으로도 어느 브랜드인지 짚어내게 만드는 라이트 시그니처 이번 글에서는 "어떤 차에 이런 램프가 쓰였다" 수준을 넘어서, 4점식이 어디서 비롯됐고 밤에도 네 점을 켜기까지 어떤 개발 과정을 거쳤는지, HD 매트릭스 헤드라이트가 실제로 어떤 공정으로 완성되는지, 나아가 포르쉐 헤드라이트가 걸어온 잘 안 알려진 이야기까지 통째로 다뤄보려 합니다. 우선 "4점식"이 왜 다른 숫자도 아닌 넷이어야 했는지부터 살펴봐야 합니다. 포르쉐 라이트 디자인팀이 내놓은 답은 간결합니다. "모듈 하나를 둘러싸기에는 네 점이 가장 알맞다. 세 점은 배치가 한층 어렵고, 그보다 많으면 과하다." 여기에 시그니처의 의도를 요약하는 한마디가 이어집니다. "포르쉐라면 저마다 얼굴이 있어야 하고, 그 얼굴을 네 점의 이미지가 브랜드로 각인시킨다." 결국 4점식의 핵심은 성능이 아니라 인지, 다시 말해 캄캄한 밤에도 브랜드를 알아보게 하는 데 있습니다.   출발점 918 스파이더, 낮엔 네 점 밤엔 다섯 점 918 스파이더 — 4점식을 브랜드 전체로 퍼뜨린 시발점 4점식 LED 주간주행등을 맨 처음 선보인 차는 2009년의 파나메라 터보였지만, 이 요소를 브랜드를 대표하는 지배적 특징으로 승격시킨 주역은 918 스파이더입니다. 918은 2013년 9월 프랑크푸르트 IAA에서 첫선을 보였고, 한쪽 헤드라이트 안에 LED 네 점을 넣고 그 한가운데에 로우빔과 하이빔을 아우르는 다기능 모듈을 배치했습니다. 덕분에 낮에는 네 점만, 밤에는 중앙 모듈까지 불이 들어와 다섯 점이 됩니다. 이 헤드라이트를 완성한 두 인물이 이야기의 중심에 있습니다. 포르쉐 바이자흐(Weissach) 개발센터에서 라이트 디자인을 총괄한 하인츠 레들리히(Heinz Redlich), 그리고 개발을 이끈 총괄 엔지니어 로베르트 핼레(Robert Hähle)입니다. 레들리히는 이렇게 돌아봅니다. "918을 만들 때부터 이미 이 고민을 시작했다. 모터스포츠급 올-LED 헤드라이트여서 무게가 아주 가볍고 효율도 높았는데, 우리는 주간주행등의 네 점을 극도로 지배적으로 키워 종내에는 브랜드 전체를 규정짓게 만들었다." 그 시절 그가 가장 자주 받은 물음이 하나 있었습니다. "밤에도 네 점으로 되는 겁니까?" 돌아온 대답은 "아니오"였습니다. 로우빔은 주간주행등과는 별개의 모듈을 써야 했던 탓에, 밤이 되면 어쩔 수 없이 다섯 점이 됐기 때문입니다. 처음의 4점식은 시리즈별 최상위 트림에만 달렸습니다. 파나메라 터보를 필두로 911 터보, 카이엔 터보, 마칸 터보 같은 터보 등급이 이 얼굴을 먼저 차지했습니다. 오늘날은 사실상 전 라인업까지 확산됐지만, 시작만큼은 "터보에게만 주어진 눈"이었던 셈입니다.   밤에도 네 점, 10년이 필요했던 과제 두 사람은 918 이후로도 라이트를 꾸준히 손봤습니다. 2016년에는 파나메라에 84픽셀 매트릭스 LED가 처음 탑재됐습니다. 지금 눈으로 봐도 최상급으로 통하는 시스템이지만, 그 무렵에도 여전히 다섯 모듈이 있어야 했습니다. 그래도 지향점은 흔들리지 않았습니다. 핼레는 "2016년부터 네 점만으로 된 올-LED 헤드라이트를 진지하게 검토하기 시작했다. 새로운 기술이 저 멀리서 떠오르기 시작한 시점이었다"고 전합니다. 그가 지목한 것은 하나의 헤드라이트 속에 광점 수천 개를 집어넣는 고해상도 HD 매트릭스였습니다. 분기점은 2018년에 찾아왔습니다. 기존 공급사 한 곳이 하드웨어와 소프트웨어 연구를 상당히 밀어붙인 결과, 네 점짜리 로우빔을 드디어 양산에 얹을 수 있다는 청신호가 켜진 것입니다. 이에 포르쉐는 지체 없이 "라이트 전략 로드맵"을 발주했습니다. 이 기술을 여러 시리즈에 한꺼번에 적용한다는 전제였던 만큼, 서로 성격이 판이한 여러 차종에 하나의 까다로운 라이트 시스템을 얹는 작업이 막을 올렸습니다. 그렇게 완성된 HD 매트릭스 헤드라이트는 바이자흐에 새로 만든 라이트 터널에서 마지막 검증을 거쳤습니다. 길이가 100미터를 넘고 폭이 15미터에 달하는 2차선 시험 주로를 품은, 오로지 빛을 위해 지어진 공간입니다.   HD 매트릭스는 어떤 방식으로 만들어질까 [캡션] HD 매트릭스 칩 — 엄지손톱을 반으로 자른 것보다도 작은 12.8×3.2mm 면적에 16,384개의 마이크로 LED가 촘촘히 심겨 있다 2022년 12월에 공개돼 신형 카이엔에 세계 최초로 적용된 HD 매트릭스 헤드라이트는, 주간주행등과 로우빔, 하이빔을 오직 네 모듈만으로 구현한 최초의 사례였습니다. 10년간 미뤄뒀던 "밤에도 네 점"이라는 숙제가 바로 이 지점에서 해결됐고, 포르쉐는 이를 두고 4점식 주간주행등을 근본부터 다시 해석한 것이라고 강조했습니다. 내부 구조를 들여다보면 다음과 같습니다. 네 점은 위쪽 두 모듈과 아래쪽 두 모듈이 만들어내며, 이 네 모듈은 하나같이 윗변에 주간주행등용 가느다란 LED 광가이드 띠를 두르고 있습니다. 상단의 두 모듈은 저마다 LED 6개를 품은 다기능 모듈로, 코너링 보조광과 보조 하이빔 역할을 맡습니다. 정작 알맹이는 하단의 두 모듈, 곧 HD 모듈입니다. 네 모듈 구성 — 위쪽 두 개는 보조광을, 아래쪽 두 개는 수만 픽셀을 쏟아내는 HD 모듈을 담당한다 HD 모듈 한 개에 실리는 칩은 가로 12.8mm에 세로 3.2mm 크기로, 엄지손톱 절반에도 못 미칩니다. 그 위에 마이크로 LED가 16,384개나 심기는데, LED 한 개의 두께가 사람 머리카락 정도입니다. 이 칩이 헤드라이트마다 두 개씩 들어가므로 헤드라이트 하나당 32,768개, 차량 한 대 기준으로는 65,536개의 광점이 담깁니다. 이 픽셀을 하나하나 켜고 끄고 밝기까지 1,024단계로 조정하는데, 그 제어를 맡은 모듈은 고성능 PC 그래픽카드에 견줄 만합니다. 노면 상태에 맞춘 빛 배분은 16밀리초 간격으로 다시 계산됩니다. 빛을 바깥으로 쏘는 원리는 영사기와 다르지 않습니다. 바깥쪽 HD 모듈에는 넓은 영역을 비추는 광각 렌즈가, 안쪽 모듈에는 중앙을 대단히 밝게 쏘는 망원 렌즈가 붙습니다. 넓게 퍼지는 빛과 중앙을 파고드는 강한 빛이 어우러져 최대 600미터 앞까지 밝혀냅니다. 포르쉐 개발진의 말을 옮기면 "정밀도가 워낙 높아 이 LED 모듈로 스크린에 영화까지 상영할 수 있을" 수준이라고 합니다. 이 시스템은 헬라/포비아(Hella/Forvia)와 인피니언(Infineon), 니치아(Nichia) 등의 파트너와 손잡고 개발됐습니다.   이 헤드라이트가 현실에서 해내는 일 레인 일루미네이션 — 카메라와 내비 정보를 활용해 차선 안쪽에 빛의 카펫을 오차 없이 가둔다 이 기능의 진가는 스펙표가 아니라 실제 밤길에서 확인됩니다. 그 대표 격이 레인 일루미네이션(lane illumination)입니다. 전방 카메라와 내비게이션 데이터를 함께 읽어들여, 자석에 달라붙은 것처럼 차선 안쪽에만 네모난 빛을 깔아줍니다. 앞차가 잡히면 카펫의 폭이 줄고, 차선을 옮기는 순간에는 잠시 두 차선 너비로 벌어집니다. 공사 구간이나 폭이 좁은 길로 접어들면 실시간 교통 데이터를 참고해 좁은 길용 조명을 알아서 켜고, 고속도로에서는 어댑티브 하이빔이 중앙분리대에서 빛을 정확히 끊어내 눈높이가 높은 반대편 트럭 기사의 눈부심을 차단합니다. 하이빔은 총 11개 구간으로 쪼개져 상황마다 켜졌다 꺼졌다 하며, 맞은편 차량을 위해 특정 구간을 어둡게 죽이는 대신 그만큼의 빛 에너지를 좌우로 분산시켜 전체 밝기는 거의 그대로 지킵니다. 차를 세워 잠글 때와 다시 다가가 열 때는, 네 점 그래픽이 벽이나 차고문 위를 가로로 훑고 지나가는 웰컴 애니메이션이 서로 반대 순서로 펼쳐집니다.   포르쉐 헤드라이트의 파란만장한 역사 공랭 911의 둥근 "벅아이" 헤드라이트 — 996이 나오기 전까지 수십 년간 이어진 911의 상징 4점식 헤드라이트를 온전히 이해하자면, 포르쉐가 헤드라이트를 두고 겪은 갖은 굴곡을 먼저 짚어야 합니다. 996 이전까지 911은 대부분 동그란 "벅아이(bug-eye)" 원형 헤드라이트를 달고 다녔습니다. 356 시절부터 시작된 이 둥근 형태가 수십 년 동안 911의 얼굴이었는데, 그 배경에는 규제 문제도 얽혀 있었습니다. 미국 DOT가 오랜 기간 실드빔(sealed beam) 방식과 정해진 장착 높이를 요구했던 탓에, 미국 사양 공랭 911은 규정 높이를 지키느라 헤드라이트가 위로 꼿꼿이 선 특유의 표정을 갖게 됐습니다. 928의 팝업 헤드라이트 — 규제 높이와 조명 성능이라는 두 요구 사이에서 당대가 찾아낸 절충안 트랜스액슬 세대로 넘어오면 팝업 헤드라이트가 나타납니다. 1969년 914를 시작으로 924(1976)와 944(1981)는 뒤로 젖혀지며 열리는 구조였고, 928은 앞쪽으로 회전하는 방식이라 닫아둔 상태에서도 렌즈가 드러났습니다. 924와 944는 덮개를 차체 색으로 도장해 보닛에 자연스레 섞여든 반면, 928은 닫아도 렌즈가 보여 한눈에 티가 났습니다. 1991년의 968은 928 방식의 하우징을 다시 채택했습니다. 이 팝업이 나온 이유를 두고 수석 디자이너 하름 라가이(Harm Lagaaij)가 이렇게 짚은 적이 있습니다. "단지 디자인이나 공기역학만의 사안이 아니었다. 그 시절의 조명 기술과 법규가 크게 작용했다. 헤드라이트 높이는 규정을 따라야 했지만, 램프는 클수록 조명 성능이 좋아졌다. 그래서 나온 유일한 해법이 팝업이었다." 996의 "프라이드 에그" 헤드라이트 — 원형과 작별한 대가로 두고두고 논란에 휩싸인 디자인 팝업의 시대는 1996년 박스터와 1997년 996 911에 이르러 막을 내립니다. 새 조명 기술이 모든 기능을 하우징 하나에 몰아넣으면서, 공기역학을 해치지 않고도 팝업이 불필요해졌기 때문입니다. 그런데 그 첫 산물인 996 헤드라이트가 바로 그 유명한 "프라이드 에그(계란 후라이)"입니다. 둥근 램프를 내려놓고 물방울 형상에 주황색 방향지시등, 거기에 하이빔용 램프까지 더한 이 모양은 디자이너 핑키 라이(Pinky Lai)와 그랜트 라슨(Grant Larson)이 앞코와 범퍼의 곡면에 매끄럽게 녹여낸 결과였지만, 팬들 사이에서는 오래도록 호불호가 엇갈렸습니다. 이후 996 페이스리프트를 거치며 형태가 손질됐고, 997 세대에 와서 911은 다시 원형 헤드라이트로 회귀했습니다. 원형에서 프라이드 에그로, 또다시 원형으로, 그리고 오늘의 4점식으로. 포르쉐의 얼굴은 이토록 여러 차례 엎치락뒤치락했습니다.   현행 라인업의 눈, 모델별로 제각각인 4점식 718 카이맨·박스터 — 메인 프로젝터 렌즈를 LED 네 점이 에워싸는 가장 정통적인 4점식 같은 4점식이어도 모델에 따라 구현 방식과 세대가 갈립니다. 입문형 스포츠카인 718 카이맨·박스터는 라인업을 통틀어 가장 오래된 전장 플랫폼을 사용합니다. 그런 까닭에 HD 매트릭스는 빠지고, 둥근 프로젝터 렌즈 가장자리에 자그마한 LED 점 네 개가 박힌 형태입니다. 바이제논(PDLS)과 풀 LED 두 종류로 나뉘는데, 네 점이 메인 렌즈를 감싸는 이 방식이야말로 4점식의 가장 원형에 가까운 모습입니다. 911(992.2, 2025년형)은 둥근 헤드라이트 속에 4점식 주간주행등을 기본으로 넣습니다. 2025년 개편에서 앞모습을 새로 다듬으며 전면의 조명 기능 전부를 헤드라이트 하나로 모았고, 범퍼 여기저기 흩어져 있던 보조 등화를 걷어냈습니다. 매트릭스 LED가 기본 사양으로 올라갔으며, 6만 4천 픽셀을 웃도는 HD 매트릭스가 911 역사상 처음으로 옵션 목록에 이름을 올렸습니다. 다크 틴트로 마감된 HD 매트릭스는 원형 안의 네 점을 낮에나 밤에나 또렷하게 부각시킵니다. 타이칸(2024) — 렌즈를 넷으로 분할해 밤에도 4점 그래픽이 그대로 드러나는 슬림형 헤드라이트 타이칸은 2024년 페이스리프트를 거치며 헤드라이트를 한층 납작하고 슬림하게 손봤습니다. 종전 세대가 커다란 렌즈 하나였던 데 비해, 새 타이칸은 렌즈를 넷으로 갈라 밤에도 4점 그래픽이 고스란히 살아납니다. 터보 등급에는 HD 매트릭스가 기본으로 들어가며, 밝기는 앞선 시스템의 두 배 수준에 이릅니다. 마칸 EV — 위쪽 슬림 유닛에 4점 DRL을, 아래 별도 모듈에 메인 램프를 배치한 분리형 구성 전동화 마칸은 가장 최신의 방향성을 드러냅니다. 헤드라이트를 위아래로 가른 분리형 구성인데, 펜더에 자리한 위쪽 슬림 유닛이 4점식 주간주행등을 맡아 차폭을 도드라지게 하고, 그 아래 앞범퍼 쪽에는 로우빔과 하이빔을 넣은 메인 모듈을 별도로 둡니다. 위쪽 스트립 안에서는 주간주행등 LED와 방향지시등 LED가 번갈아 배치됩니다. 최근 여러 브랜드가 채택한 분리형 헤드라이트를, 포르쉐는 4점식이라는 정체성을 유지하며 풀어낸 사례입니다. 파나메라와 카이엔은 HD 매트릭스의 본거지입니다. 앞서 살펴봤듯 세계 최초 HD 매트릭스가 카이엔에서 데뷔했고, 파나메라 역시 같은 기술을 안고 있습니다. 현재 포르쉐 라인업은 718의 정통 4점 도트부터 원형 속에 네 점을 담은 911, 슬림한 타이칸, 분리형 마칸에 이르기까지, 하나의 시그니처를 차종 성격에 맞춰 여러 갈래로 변주해내고 있습니다.
